کنترلر PID یکی از رایجترین و دقیقترین روشهای کنترل دما در فرآیندهای صنعتی است که برای تثبیت دما، بهبود کیفیت محصول، کاهش مصرف انرژی و جلوگیری از آسیب به تجهیزات مورد استفاده قرار میگیرد. این کنترلر با دریافت اطلاعات دما از سنسور و مقایسه دمای واقعی با مقدار تنظیمشده، میزان خطا را محاسبه کرده و بر اساس آن، عملکرد تجهیزات گرمایشی یا سرمایشی را تنظیم میکند. به همین دلیل، کنترل PID نقش مهمی در حفظ دمای پایدار و دقیق در بسیاری از فرآیندهای صنعتی دارد.
کنترلر دما PID چیست؟
کنترلر دما PID نوعی کنترلر دیجیتال است که با استفاده از سه بخش اصلی تناسبی (Proportional)، انتگرالی (Integral) و مشتقی (Derivative)، میزان خطای بین دمای واقعی و دمای تنظیمشده را محاسبه کرده و بر اساس آن خروجی مناسب را به تجهیزات گرمایشی یا سرمایشی ارسال میکند.
برای مثال، اگر دمای موردنظر یک کوره صنعتی ۲۰۰ درجه سانتیگراد باشد اما سنسور دمای ۱۸۰ درجه را اندازهگیری کند، کنترلر PID این اختلاف را بررسی کرده و خروجی را بهگونهای تنظیم میکند که دما به مقدار تعیینشده نزدیک شود. پس از نزدیک شدن دما به Set Point نیز کنترلر میزان خروجی را کاهش یا اصلاح میکند تا از نوسان شدید دما جلوگیری شود.
کنترلر PID چگونه کار میکند؟
عملکرد کنترلر PID بر پایه دریافت بازخورد از سنسور است. سنسورهایی مانند ترموکوپل یا RTD دمای واقعی فرآیند را اندازهگیری میکنند. کنترلر این مقدار را با Set Point یا SV مقایسه کرده و اختلاف بین این دو مقدار را بهعنوان خطا در نظر میگیرد.
سپس الگوریتم PID با توجه به مقدار خطا، سابقه خطا و سرعت تغییر آن، میزان خروجی موردنیاز را محاسبه میکند. این خروجی میتواند برای کنترل تجهیزاتی مانند هیتر، شیر کنترلی، SSR یا سایر تجهیزات مرتبط با فرآیند استفاده شود.
در یک سیستم کنترل دما، فرآیند بهصورت کلی شامل چهار بخش است: Set Point، کنترلر PID، تجهیزات گرمایشی یا سرمایشی و سنسور دما. سنسور بهطور مداوم وضعیت فرآیند را اندازهگیری کرده و اطلاعات را به کنترلر بازمیگرداند. این چرخه تا رسیدن و حفظ دما در محدوده مطلوب ادامه پیدا میکند.
سه بخش اصلی کنترل PID
۱. بخش تناسبی (P)
بخش تناسبی بر اساس مقدار خطای فعلی عمل میکند. هرچه اختلاف بین دمای واقعی و مقدار تنظیمشده بیشتر باشد، واکنش کنترلر نیز معمولاً بیشتر خواهد بود.
به عنوان مثال، اگر دمای فرآیند فاصله زیادی از Set Point داشته باشد، بخش P میتواند خروجی بیشتری برای گرمکردن سیستم ایجاد کند. با نزدیک شدن دما به مقدار تنظیمشده، میزان این واکنش نیز کاهش پیدا میکند.
۲. بخش انتگرالی (I)
بخش انتگرالی خطا را در طول زمان بررسی میکند. این بخش برای کاهش خطای ماندگار یا Offset اهمیت دارد؛ یعنی شرایطی که دمای واقعی برای مدت طولانی کمی بالاتر یا پایینتر از مقدار تنظیمشده باقی میماند.
افزایش بیش از حد اثر بخش I میتواند باعث افزایش زمان رسیدن سیستم به حالت پایدار یا ایجاد نوسان شود؛ بنابراین تنظیم صحیح آن اهمیت زیادی دارد.
۳. بخش مشتقی (D)
بخش مشتقی سرعت تغییر خطا را بررسی میکند. این بخش به کنترلر کمک میکند تا در صورت تغییر سریع دما، واکنش مناسبتری نشان دهد.
یکی از کاربردهای مهم بخش D، کاهش تمایل سیستم به Overshoot یا عبور دما از مقدار تنظیمشده است. البته در فرآیندهایی که نویز اندازهگیری زیادی دارند، تنظیم نامناسب بخش مشتقی میتواند باعث واکنشهای ناخواسته شود.
تفاوت کنترل PID و ON/OFF چیست؟
در کنترل ON/OFF، خروجی معمولاً در دو حالت روشن یا خاموش قرار میگیرد. برای مثال، هنگامی که دما از مقدار مشخصی پایینتر میرود، هیتر روشن شده و پس از رسیدن دما به محدوده تعیینشده خاموش میشود. این روش ساده و اقتصادی است، اما ممکن است باعث نوسان دما در اطراف Set Point شود.
در مقابل، کنترل PID میتواند میزان خروجی را متناسب با شرایط فرآیند تنظیم کند. به همین دلیل، در کاربردهایی که دقت و پایداری دما اهمیت بیشتری دارد، استفاده از کنترل PID گزینه مناسبتری است.
مزایای استفاده از کنترلر دما PID
استفاده صحیح از کنترل PID میتواند مزایای مختلفی برای فرآیندهای صنعتی داشته باشد، از جمله:
- افزایش دقت کنترل دما
- کاهش نوسانات دمایی
- کاهش Overshoot در شرایط مناسب تنظیم
- بهبود کیفیت و یکنواختی محصول
- کاهش استهلاک تجهیزات گرمایشی و سرمایشی
- امکان تنظیم پارامترها متناسب با ویژگیهای فرآیند
- استفاده بهینهتر از انرژی در برخی فرآیندها
البته عملکرد واقعی سیستم فقط به نوع کنترلر وابسته نیست. نوع سنسور، ظرفیت هیتر، حجم و جنس فرآیند، زمان پاسخ سیستم و نحوه تنظیم پارامترهای PID نیز تأثیر مستقیمی بر نتیجه نهایی دارند.

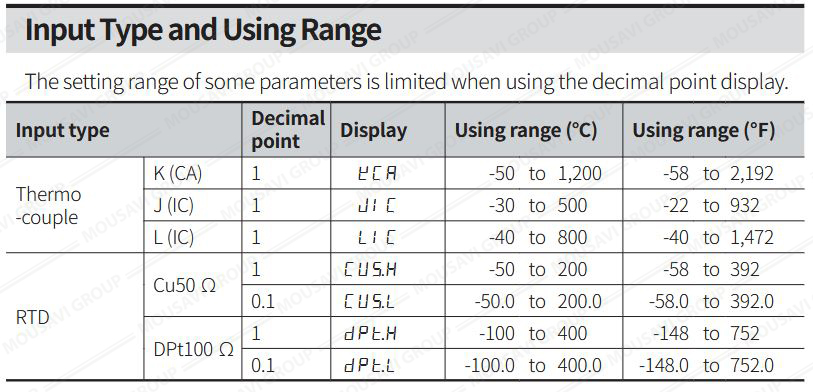

جدول انواع ورودی و محدوده دما در کنترلر PID
نمودار مقایسه پاسخ دمایی کنترلر PID (منحنی سبز) و کنترلر ON/OFF (منحنی آبی)
مزایای استفاده از کنترلر دما PID
استفاده صحیح از کنترل PID میتواند مزایای مختلفی برای فرآیندهای صنعتی داشته باشد، از جمله:
- افزایش دقت کنترل دما
- کاهش نوسانات دمایی
- کاهش Overshoot در شرایط مناسب تنظیم
- بهبود کیفیت و یکنواختی محصول
- کاهش استهلاک تجهیزات گرمایشی و سرمایشی
- امکان تنظیم پارامترها متناسب با ویژگیهای فرآیند
- استفاده بهینهتر از انرژی در برخی فرآیندها
البته عملکرد واقعی سیستم فقط به نوع کنترلر وابسته نیست. نوع سنسور، ظرفیت هیتر، حجم و جنس فرآیند، زمان پاسخ سیستم و نحوه تنظیم پارامترهای PID نیز تأثیر مستقیمی بر نتیجه نهایی دارند.
Auto Tuning در کنترلر PID چیست؟
بسیاری از کنترلرهای دمای صنعتی قابلیت Auto Tuning دارند. در این حالت، کنترلر با بررسی رفتار فرآیند هنگام تغییر دما، پارامترهای مناسب PID را بهصورت خودکار محاسبه میکند.
Auto Tuning میتواند فرآیند راهاندازی سیستم را سادهتر کند؛ با این حال، در کاربردهای حساس یا فرآیندهای پیچیده، ممکن است پس از تنظیم خودکار، پارامترها به بررسی و اصلاح دستی نیاز داشته باشند.
کاربردهای کنترلر دما PID
کنترلرهای PID در طیف گستردهای از فرآیندهای صنعتی استفاده میشوند. برخی از مهمترین کاربردهای آنها عبارتاند از:
- دستگاههای تزریق پلاستیک و اکسترودرها
- کورهها و تجهیزات عملیات حرارتی
- دستگاههای بستهبندی و چاپ
- صنایع غذایی
- تجهیزات آزمایشگاهی
- صنایع دارویی
- ماشینآلات تولیدی و صنعتی
- سیستمهای گرمایشی و فرآیندهای حرارتی
در برند آتونیکس نیز کنترلرهای دمای مختلفی با قابلیتهای کنترلی متنوع عرضه شدهاند که انتخاب مدل مناسب آنها باید بر اساس نوع ورودی، خروجی، ابعاد، روش کنترل و نیازهای فرآیند انجام شود.
جمعبندی
کنترلر دما PID با بررسی خطای فعلی، خطای تجمعی و سرعت تغییر خطا، خروجی سیستم را به شکل هوشمندانهتری نسبت به کنترل ساده ON/OFF تنظیم میکند. ترکیب سه بخش P، I و D به کنترلر اجازه میدهد دما را با دقت و پایداری بیشتری در محدوده موردنظر نگه دارد.
برای انتخاب یک کنترلر PID مناسب، تنها توجه به نام PID کافی نیست؛ بلکه باید نوع سنسور، محدوده دمایی، نوع خروجی، توان تجهیزات، سرعت پاسخ فرآیند، قابلیت Auto Tuning و امکانات موردنیاز مانند آلارم و ارتباطات صنعتی نیز بررسی شوند.
سوالات متداول
۱. کنترلر دما PID چیست و چگونه کار میکند؟
کنترلر دما PID با استفاده از سه بخش تناسبی (P)، انتگرالی (I) و مشتقی (D)، دمای واقعی را با مقدار تنظیمشده مقایسه کرده و خروجی مناسب را برای تثبیت دما کنترل میکند.
۲. تفاوت کنترلر PID و ON/OFF چیست؟
در کنترل ON/OFF، خروجی معمولاً بهصورت روشن یا خاموش عمل میکند، اما کنترل PID میزان خروجی را بر اساس مقدار خطا و روند تغییرات دما تنظیم کرده و کنترل دقیقتر و پایدارتری ارائه میدهد.
۳. Auto Tuning در کنترلر دما PID چه کاربردی دارد؟
قابلیت Auto Tuning با بررسی رفتار فرآیند، پارامترهای مناسب PID را بهصورت خودکار محاسبه میکند و به تنظیم سریعتر کنترلر برای دستیابی به کنترل پایدار دما کمک میکند.
