سنسور نوری آتونیکس (Autonics) یکی از حیاتیترین تجهیزات سنجش در اتوماسیون صنعتی است که به دلیل توانایی فوقالعاده در تشخیص اجسام از فواصل دور و بدون تماس فیزیکی، نقشی کلیدی در مدیریت و کنترل دقیق، سریع و قابل اعتماد فرآیندها ایفا میکند.
این تجهیزات پیشرفته که توسط شرکت نامآشنا و کرهای آتونیکس تولید میشوند، با ارائه تنوع بینظیر در مدلها، کیفیت ساخت بالا و قیمت رقابتی، توانستهاند بخش بزرگی از بازار ایران و جهان را به خود اختصاص دهند و به انتخاب اول مهندسان و صنعتگران تبدیل شوند.
در این مقاله جامع، به بررسی تخصصی سنسورهای نوری آتونیکس، انواع مکانیزمهای تشخیص، ویژگیهای فنی، کاربردها و نکات کلیدی در انتخاب و خرید آنها میپردازیم.
سنسور نوری چیست و چگونه کار میکند؟
سنسور نوری یک تجهیز الکترونیکی است که وجود، عدم وجود یا فاصله یک جسم را از طریق ارسال و دریافت امواج نور (غالباً نور مادون قرمز یا نور مرئی قرمز) تشخیص میدهد. این سنسورها به طور کلی از دو بخش اصلی تشکیل شدهاند:
فرستنده (Emitter): منبع تولید و ارسال نور (معمولاً الایدی).
گیرنده (Receiver): حسگری که نور بازتابیده یا ارسالشده را دریافت کرده و آن را به سیگنال الکتریکی تبدیل میکند.
انواع سنسورهای نوری آتونیکس بر اساس مکانیزم عملکرد
آتونیکس سنسورهای نوری خود را در سه دسته اصلی با ساختارها و کاربردهای متفاوت طراحی و تولید میکند:
۱. سنسورهای نوری یکطرفه (Diffuse-reflective)
در این مدل، فرستنده و گیرنده هر دو در داخل یک بدنه قرار دارند. نور توسط فرستنده ارسال میشود و در صورت برخورد با جسم، بازتاب آن توسط گیرنده همان سنسور دریافت میگردد.
- مزیت: نصب بسیار آسان و اشغال فضای کم (فقط در یک سمت به سیمکشی نیاز است
- محدودیت: فاصله تشخیص کوتاهتری نسبت به مدلهای دیگر دارند و رنگ، جنس و میزان براق بودن سطح جسم بر دقت تشخیص آنها تأثیرگذار اس
- سریهای معروف آتونیکس: سری BRQM100-DDTA، سری BJ100-DDT، مدل BEN300-DFR
۲. سنسورهای نوری دوطرفه (Through-beam)
در این ساختار، فرستنده و گیرنده در دو بدنه مجزا قرار میگیرند و دقیقا روبروی یکدیگر نصب میشوند. فرستنده به طور مداوم نور را ارسال میکند و گیرنده آن را دریافت مینماید. هرگاه جسمی از میان این دو عبور کند و پرتو نور را قطع کند، سنسور فرمان خروجی صادر میکند.
- مزیت: بیشترین فاصله تشخیص (تا چند ده متر) و دقت فوقالعاده بالا بدون وابستگی به رنگ و جنس جسم.
- محدودیت: نیاز به سیمکشی و تراز کردن دقیق هر دو سمت (فرستنده و گیرنده
- سریهای معروف آتونیکس: سری BRQM30M-TDTA، مدل BEN10M-TFR، مدل BX15M-TFR-T.
۳. سنسورهای نوری آینهدار (Retro-reflective)
این مدل ترکیبی از دو حالت قبل است. فرستنده و گیرنده درون یک بدنه قرار دارند، اما در سمت مقابل یک آینه مخصوص (Reflector) نصب میشود. نور به آینه برخورد کرده و به گیرنده برمیگردد. قطع شدن این مسیر نور توسط جسم، نشاندهنده حضور آن است.
- مزیت: فاصله تشخیص بیشتر از مدل یکطرفه و سیمکشی راحتتر نسبت به مدل دوطرف
- نکته فنی: آتونیکس در مدلهای پیشرفته خود از فیلتر پلاریزه (MSR) استفاده میکند تا اجسام براق و شبهآینه به اشتباه به عنوان آینه اصلی شناسایی نشون
- سریهای معروف آتونیکس: سری BJ3M-PDT، سری BMS2M-MDT، مدل BX5M-MFR-T،
سنسور آتونیکس BRQM100-DDTA
سنسور آتونیکس BJ100-DDT

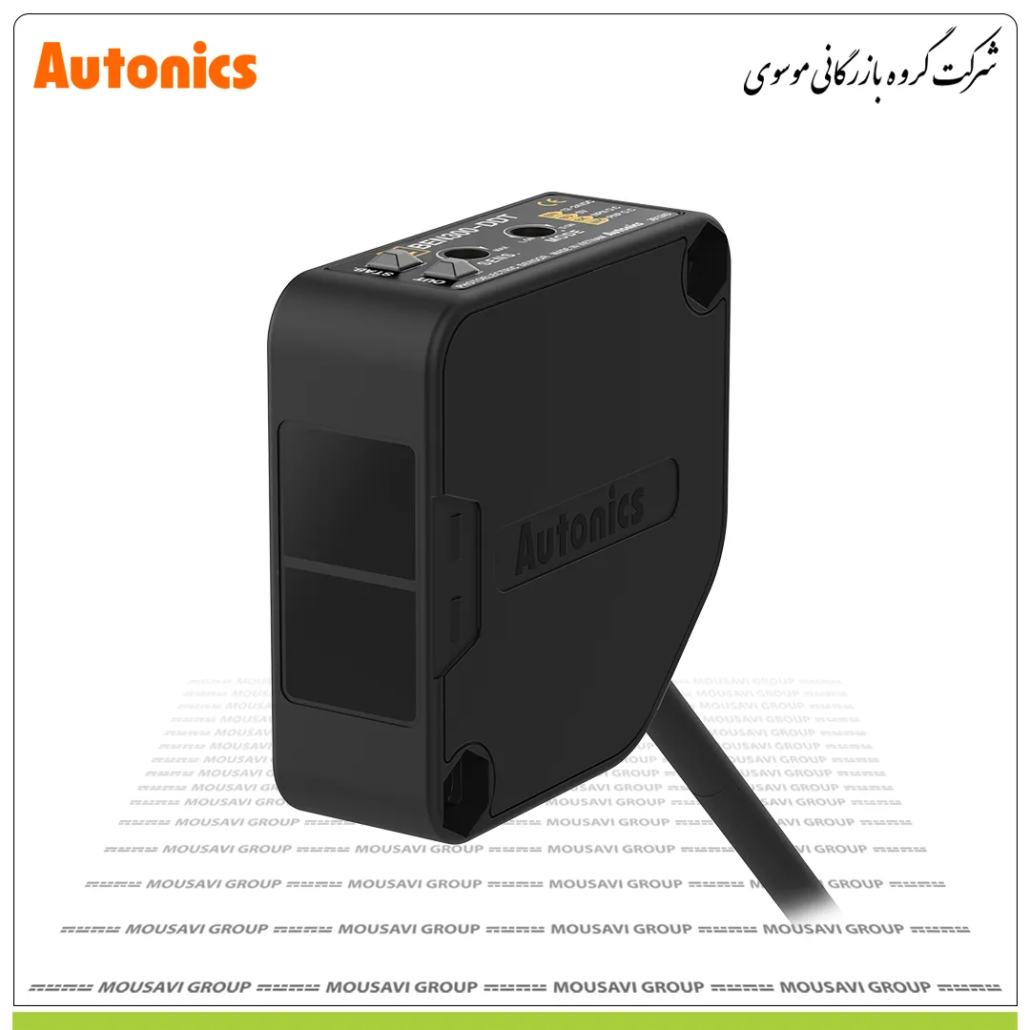

سنسور آتونیکس BEN300-DFR
سنسور آتونیکس BMS2M-MDT
دستهبندی سنسورهای نوری آتونیکس بر اساس شکل ظاهری و بدنه
سنسورهای Autonics علاوه بر مکانیزم عملکرد، از نظر طراحی بدنه نیز تنوع بالایی دارند تا با فضاهای مختلف صنعتی سازگار شوند:
سنسورهای نوری سیلندری (M12 / M18)
این سنسورها بدنه استوانهای شکل و رزوه شده (معمولاً از جنس برنج با روکش نیکل یا پلاستیک) دارند. نصب آنها روی پایهها بسیار ساده است. سری BRQM آتونیکس محبوبترین نمونه در این دسته است.
سنسورهای نوری مکعبی (Square Type)
برای فضاهایی که محدودیت عمق دارند یا نیاز به پیچ شدن سنسور از بغل وجود دارد، مدلهای مکعبی بهترین گزینهاند. سریهای BJ (ابعاد کوچک و کارایی بالا) و BEN (دارای آمپلیفایر داخلی) در این گروه قرار میگیرند.
سنسورهای نوری مینیاتوری و الترا اسلیم (Ultra-thin)
در صنایع پزشکی، داروسازی و ساخت تجهیزات الکترونیکی که فضا بسیار محدود است، آتونیکس سری BTF را ارائه میدهد. این سنسورها ضخامتی در حد چند میلیمتر دارند اما دقت بالایی را در فواصل کوتاه فراهم میکنند.
سنسورهای نوری U شکل (Slot Sensors)
این سنسورها که به سنسورهای شیاری نیز معروف هستند، فرستنده و گیرنده را در دو لبه یک ساختار U شکل قرار دادهاند. این طراحی برای کنترل لبه ورقها، تشخیص برچسب (لیبل) روی نوار نقاله و شمارش دندانههای چرخدنده بسیار ایدهآل است. سری BUP از نمونههای پرفروش این دسته است.
ویژگیهای فنی و شاخصهای کلیدی سنسورهای آتونیکس
برای انتخاب صحیح یک سنسور نوری آتونیکس در پروژه خود، باید با مفاهیم فنی زیر آشنا باشید:
| ویژگی فنی | توضیحات |
| نوع خروجی الکترونیکی | سنسورها با خروجیهای ترانزیستوری NPN یا PNP (برای بارهای DC) و خروجیهای رلهای (برای بارهای AC/DC) تولید میشوند. |
| وضعیت خروجی (Light ON / Dark ON) | حالت Light ON یعنی با رسیدن نور به گیرنده خروجی فعال میشود. حالت Dark ON یعنی با قطع شدن نور، خروجی تحریک میگردد. اکثر مدلهای آتونیکس قابلیت سوییچ بین این دو حالت را دارند. |
| درجه حفاظت (IP Rating) | سنسورهای آتونیکس معمولاً دارای استاندارد IP65 یا IP67 هستند که آنها را در برابر نفوذ گرد و غبار و رطوبت شدید در محیطهای کارگاهی مقاوم میسازد. |
| زمان پاسخگویی (Response Time) | برای سرعت بالای عملکرد سنسور در قطع و وصل خروجی، خطوط تولید سریع، مدلهایی با زمان پاسخگویی کمتر از ۱ میلیثانیه تولید می شود. |
| پتانسیومتر تنظیم حساسیت | وجود پیچ تنظیم روی بدنه سنسور به اپراتور اجازه میدهد فاصله تشخیص و میزان حساسیت سنسور را با توجه به شرایط محیطی تنظیم کند. |
سنسور نوری آتونیکس BTF30-DDTL
سنسور نوری آتونیکس BUP-30S
سنسور نوری آتونیکس BYD100-DDT
سنسور نوری آتونیکس BX700-DFR-T
کاربردهای رایج سنسور نوری آتونیکس Autonics در صنایع
تنوع مدلهای آتونیکس باعث شده تا در بخشهای مختلف صنعت مورد استفاده قرار گیرند:
- صنایع بستهبندی و سلولزی: شمارش محصولات روی نوار نقاله، تشخیص پر یا خالی بودن جعبهها، تراز کردن لبه فیلمهای بستهبند
- صنعت خودرو و قطعهسازی: تشخیص حضور قطعات فلزی و غیرفلزی در ایستگاههای مونتاژ و رباتی
- صنایع غذایی و دارویی: هدایت بطریها در خطوط پرکن، کنترل سطح مایعات در مخازن شفاف و تشخیص برچسب روی ظرو
- انبارداری هوشمند و بالابرها: تشخیص موقعیت کالاها در قفسهها و کنترل توقف آسانسورها و بالابرهای صنعت
- دربهای اتوماتیک و گیتهای تردد: سنسورهای نوری پردهای یا دوطرفه آتونیکس برای حفظ امنیت و کنترل تردد افراد بکار میروند.
راهنمای گامبهگام انتخاب و خرید سنسور نوری آتونیکس
انتخاب اشتباه سنسور میتواند منجر به توقف خط تولید یا خطای مداوم در سیستم اتوماسیون شود. برای خرید مناسب و بدون خطا، این ۴ گام کلیدی را دنبال کنید:
۱. جنس، رنگ و ماهیت جسم هدف را مشخص کنید
ماهیت فیزیکی جسمی که قصد تشخیص آن را دارید، اولین و مهمترین فاکتور است:
- اگر جسم شفاف، شیشهای یا بسیار براق است: مدلهای آینهدار با فیلتر پلاریزه (MSR) یا مدلهای دوطرفه مناسبترند.
- اگر جسم کدر، مات و در فواصل نزدیک است: سنسور نوری یکطرفه آتونیکس بهترین و اقتصادیترین گزینه است. در مدلهای یکطرفه، نور مستقیم به سطح جسم برخورد کرده و برمیگردد؛ بنابراین اگر رنگ جسم تیره (مانند مشکی) باشد، نور کمتری را بازتاب میدهد و فاصله تشخیص سنسور کاهش مییابد. در مقابل، اجسام روشن (مانند سفید) بیشترین بازتاب و بهترین عملکرد را در مدل یکطرفه دارند.
۲. فاصله تشخیص مورد نیاز را محاسبه کنید
فاصله محل نصب سنسور تا دقیقترین محل عبور جسم چقدر است؟
- برای فواصل کوتاه (زیر ۱ متر): مدلهای یکطرفه به دلیل قیمت ارزانتر، ابعاد جمعوجور و عدم نیاز به تجهیزات جانبی (مثل آینه یا گیرنده مجزا) بسیار ایدهآل هستند. مانند سری BTF15-BDTL یا سری BMS300-D
- برای فواصل بلند (بیش از ۲ متر تا چند ده متر): به سراغ مدلهای آینهدار یا دوطرفه بروید؛ زیرا پرتو نور در مدلهای یکطرفه در فواصل طولانی دچار افت شدید انرژی و خطا در تشخیص میشود. مانند سری BRQM30M-TDTA یا مدل BEN5M-MFR
۳. شرایط محیطی و میزان آلودگی را بسنجید
محیط کارگاه یا کارخانه شما چقدر تمیز یا آلوده است؟
- محیطهای تمیز و استاندارد: سنسورهای یکطرفه در محیطهای بدون غبار عالی کار میکنند و هزینههای کابلکشی شما را به حداقل میرسانند.
- محیطهای پر از گرد و غبار، دود، بخار یا روغن: در این فضاها لنز سنسور به سرعت کثیف میشود. از آنجا که مدل یکطرفه به بازتاب ضعیف نور از روی جسم وابسته است، آلودگی محیطی به شدت دقت آن را پایین میآورد. در چنین شرایطی، مدلهای دوطرفه آتونیکس با توان ارسال نور فوقالعاده بالا ترجیح داده میشوند تا بتوانند از میان ذرات غبار عبور کنند. مانند مدل BX15M-TFR-T
۴. ولتاژ تغذیه و نوع خروجی مدار را تطبیق دهید
در نهایت باید مشخصات الکتریکی سنسور را با تابلو برق یا PLC خود هماهنگ کنید:
- نوع خروجی (NPN یا PNP): بررسی کنید که کنترلر شما (PLC) به سیگنال منفی (NPN) نیاز دارد یا سیگنال مثبت (PNP)؟ اکثر مدلهای کابلدار آتونیکس در دو تیپ مجزای NPN و PNP عرضه میشون
- ولتاژ کاری: آیا ولتاژ تغذیه سیستم شما ۱۲ تا ۲۴ ولت DC (جریان مستقیم) است یا به برق ۲۲۰ ولت AC (شهری) نیاز دارید؟ سنسورهای یکطرفه و کوچک معمولاً DC هستند، اما مدلهای بزرگتر مکعبی (مثل سری BEN) نسخههای مالتیولتاژ (AC/DC) با خروجی رلهای نیز دارند.
چرا برند آتونیکس (Autonics)؟
بازار تجهیزات اتوماسیون پر از برندهای اروپایی، ژاپنی و چینی است. موفقیت آتونیکس در این بازار پربرخورد به دلایل زیر است:
- تعادل بینظیر قیمت و کیفیت: آتونیکس کیفیتی نزدیک به برندهای طراز اول اروپایی را با قیمتی بسیار اقتصادیتر ارائه میدهد.
- طول عمر بالا و دوام صنعتی: استفاده از پلاستیکهای مقاوم در برابر تزریق و ریلهای فلزی مستحکم، پایداری سنسورها را در شرایط سخت تضمین میکند.
- موجودی و پشتیبانی عالی در ایران: بر خلاف برخی برندهای تحریمشده، قطعات و کاتالوگهای آتونیکس به راحتی در بازار ایران دسترسیپذیر هستند و جایگزینی آنها در صورت خرابی، خط تولید را معطل نمیکند.
نتیجهگیری
سنسورهای نوری آتونیکس با بهرهگیری از تکنولوژیهای روز دنیا، تنوع بالای ابعادی و مکانیکی، و استانداردهای حفاظتی قوی، انتخابی هوشمندانه برای مهندسان کنترل و اتوماسیون هستند. با شناخت دقیق نیازهای پروژه خود از جمله فاصله تشخیص، نوع خروجی و شرایط محیطی، میتوانید بهترین مدل را از میان سبد محصولات گسترده Autonics انتخاب کرده و راندمان و دقت سیستم خود را تضمین کنید.
