انتخاب انکودر مناسب یکی از مهمترین مراحل در طراحی سیستمهای اتوماسیون صنعتی است. بسیاری از مشکلاتی مانند خطای اندازهگیری، از دست رفتن پالسها، کاهش دقت یا حتی خرابی تجهیزات، به دلیل انتخاب نادرست انکودر رخ میدهد. شرکت آتونیکس (Autonics) با تولید انواع انکودرهای افزایشی و مطلق در مدلها و ابعاد مختلف، امکان انتخاب دقیق برای هر نوع کاربرد صنعتی را فراهم کرده است. اما سؤال اصلی اینجاست که کدام مدل برای پروژه شما مناسبتر است؟
در این راهنما، مهمترین معیارهای انتخاب انکودر آتونیکس را بررسی میکنیم تا بتوانید متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید.

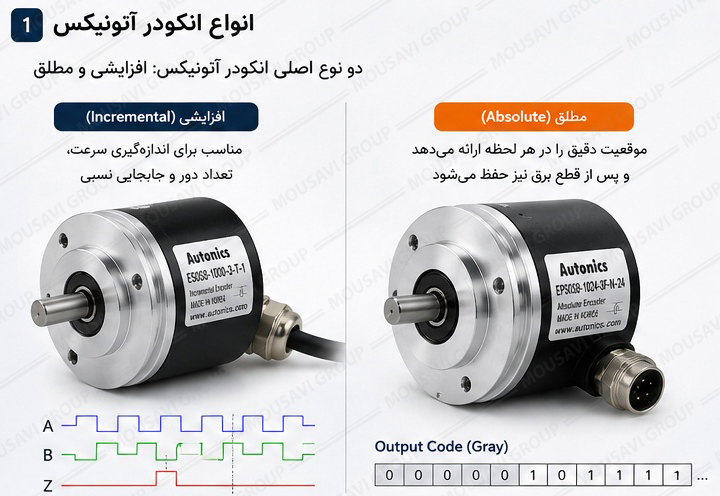

1. ابتدا نوع انکودر را مشخص کنید
اولین قدم، انتخاب بین انکودر افزایشی (Incremental) و انکودر مطلق (Absolute) است.
اگر تنها به اندازهگیری سرعت، تعداد دور یا جابهجایی نسبی نیاز دارید و سیستم پس از هر بار روشن شدن امکان انجام حرکت مرجع (Home) را دارد، انکودر افزایشی انتخابی اقتصادی و مناسب خواهد بود.
اما اگر لازم است کنترلر در هر لحظه موقعیت دقیق محور را بداند و حتی پس از قطع برق نیز اطلاعات موقعیت حفظ شود، انکودر مطلق گزینه مناسبتری است. این نوع انکودر بیشتر در ماشینآلات CNC، رباتهای صنعتی، تجهیزات بالابر و سیستمهای چندمحوره استفاده میشود.

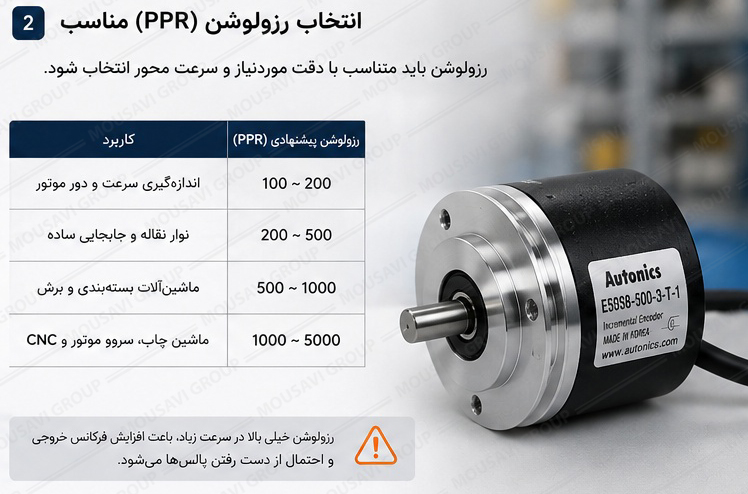

2. رزولوشن (PPR) را متناسب با کاربرد انتخاب کنید
یکی از مهمترین مشخصات انکودر، تعداد پالس در هر دور یا PPR (Pulse Per Revolution) است. انتخاب رزولوشن باید بر اساس میزان دقت مورد نیاز انجام شود. تصور رایج این است که هرچه رزولوشن بالاتر باشد، عملکرد سیستم بهتر خواهد بود؛ اما این موضوع همیشه درست نیست.
رزولوشنهای پایین مانند 100 یا 200 پالس برای اندازهگیری سرعت یا موقعیتهای تقریبی مناسب هستند، در حالی که رزولوشنهای 500، 1000 یا 1024 پالس در کاربردهای دقیقتر مانند ماشینهای بستهبندی، برش، چاپ و سروو موتور استفاده میشوند.
رزولوشن بیش از حد نیز میتواند باعث افزایش فرکانس خروجی شده و در سرعتهای بالا، کنترلر یا PLC قادر به شمارش صحیح پالسها نباشد. بنابراین برای انتخاب انکودر آتونیکس مناسب همیشه باید بین سرعت محور، دقت موردنیاز و توان پردازش سیستم کنترل تعادل برقرار شود.
3.انتخاب انکودر آتونیکس بر اساس قطر بدنه
آتونیکس انکودرهای خود را در اندازههای مختلف تولید میکند تا با انواع ماشینآلات سازگار باشند. مدلهای کوچک مانند سری E40S برای فضاهای محدود مناسب هستند، در حالی که سری E50S یکی از پرکاربردترین مدلها در صنایع مختلف محسوب میشود.
برای تجهیزات سنگینتر یا کاربردهایی که نیاز به استحکام مکانیکی بیشتری دارند، سریهای بزرگتر مانند E58S انتخاب مناسبتری خواهند بود. قبل از خرید، فضای نصب، نوع فلنج و ابعاد مکانیکی دستگاه را بررسی کنید.

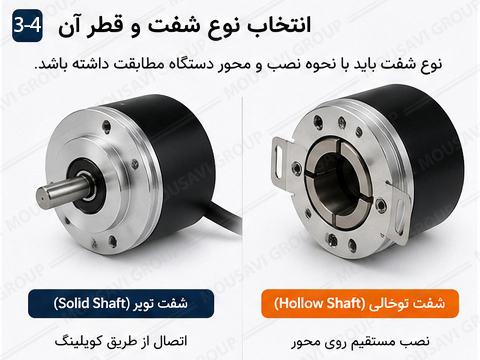

4. نوع شفت را متناسب با دستگاه انتخاب کنید
انکودرهای آتونیکس در دو نوع اصلی عرضه میشوند:
- Solid Shaft (شفت توپر) برای اتصال با کوپلینگ
- Hollow Shaft (شفت توخالی) برای نصب مستقیم روی محور موتور
اگر فضای نصب محدود است یا قصد حذف کوپلینگ را دارید، مدلهای شفت توخالی گزینه مناسبی هستند. در مقابل، مدلهای شفت توپر در بسیاری از ماشینآلات صنعتی کاربرد بیشتری دارند. همچنین قطر شفت (مانند 6، 8 یا 10 میلیمتر) باید با محور دستگاه کاملاً مطابقت داشته باشد.

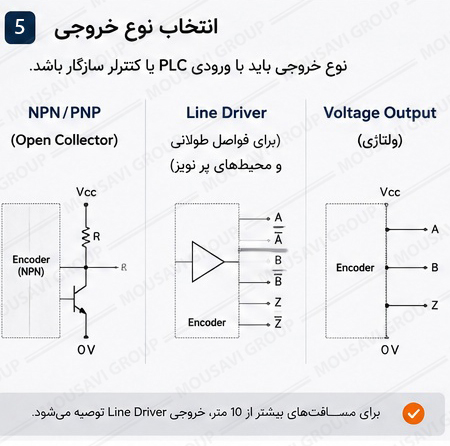

5. خروجی انکودر را با PLC هماهنگ کنید
یکی از رایجترین اشتباهات هنگام خرید، انتخاب خروجی نامناسب است. آتونیکس انکودرهای خود را با خروجیهای مختلفی عرضه میکند که مهمترین آنها عبارتاند از:
- NPN Open Collector
- PNP Open Collector
- Line Driver
اگر فاصله انکودر تا PLC زیاد است یا محیط دارای نویز الکتریکی ناشی از اینورترها و موتورهای صنعتی است، استفاده از خروجی Line Driver بهترین انتخاب خواهد بود؛ زیرا سیگنال را با پایداری بیشتری منتقل میکند. در مقابل، برای بسیاری از کاربردهای عمومی، خروجیهای NPN یا PNP کاملاً کافی هستند؛ البته باید با نوع ورودی PLC یا کنترلر شما سازگار باشند.

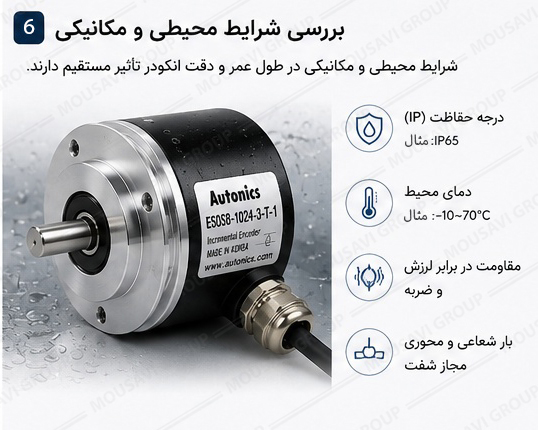

6. شرایط محیطی را فراموش نکنید
محیط نصب نقش مهمی در طول عمر انکودر دارد. اگر دستگاه در معرض گردوغبار، رطوبت، روغن یا لرزش قرار دارد، بهتر است مدلی با درجه حفاظت مناسب مانند IP65 یا بالاتر انتخاب شود. همچنین دمای محیط، سرعت چرخش محور، میزان بار شعاعی و محوری وارد شده به شفت نیز باید با مشخصات فنی انکودر مطابقت داشته باشد.

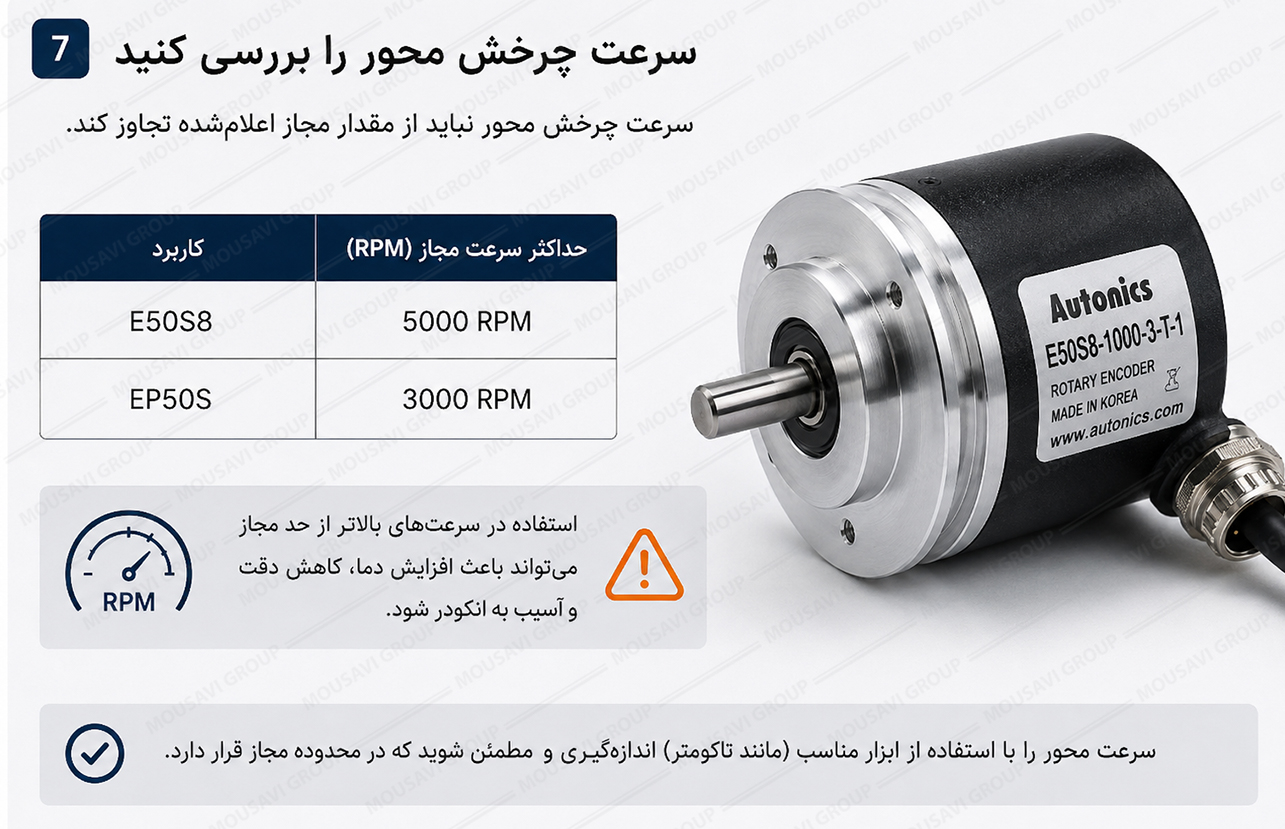

7. سرعت چرخش محور را بررسی کنید
هر انکودر دارای حداکثر سرعت مجاز است. اگر سرعت محور از مقدار مجاز بیشتر باشد، احتمال کاهش عمر بلبرینگ یا ایجاد خطا در خروجی افزایش پیدا میکند. در کاربردهای دور بالا بهتر است علاوه بر بررسی حداکثر RPM، فرکانس پاسخ (Response Frequency) انکودر نیز کنترل شود تا سیستم بتواند تمام پالسها را بدون خطا دریافت کند.
راهنمای انتخاب انکودر آتونیکس؛ کدام سری برای پروژه شما مناسب است؟
بهطور کلی میتوان سریهای مختلف آتونیکس را به این شکل دستهبندی کرد:
- E40S: مناسب ماشینآلات کوچک و فضاهای محدود
- E50S: پرکاربردترین سری برای خطوط تولید، بستهبندی و نوار نقاله
- E58S: مناسب کاربردهای صنعتی سنگین و نیازمند استحکام بیشتر
- ENC: مناسب اندازهگیری دستی، تجهیزات آزمایشگاهی و سیستمهای ساده
- EP Series: انکودرهای مطلق برای کاربردهایی که نیاز به حفظ موقعیت پس از قطع برق دارند
با رعایت نکات گفتهشده، انتخاب انکودر آتونیکس برای هر نوع ماشینآلات صنعتی بسیار سادهتر خواهد بود.
جمعبندی
انتخاب انکودر مناسب تنها به تعداد پالس یا قیمت آن محدود نمیشود. نوع انکودر، رزولوشن، قطر بدنه، نوع شفت، خروجی الکتریکی، شرایط محیطی، سرعت محور و سازگاری با PLC همگی در عملکرد نهایی سیستم تأثیر مستقیم دارند.
آتونیکس با ارائه طیف گستردهای از انکودرهای افزایشی و مطلق، امکان انتخاب محصول مناسب برای انواع ماشینآلات صنعتی را فراهم کرده است. اگر پیش از خرید نیازهای واقعی پروژه را بهدرستی بررسی کنید، علاوه بر افزایش دقت سیستم، از هزینههای ناشی از تعویض تجهیزات و خطاهای عملکردی نیز جلوگیری خواهد شد.
سوالات متداول
۱. آیا رزولوشن بالاتر همیشه انتخاب بهتری برای انکودر آتونیکس است؟
خیر. رزولوشن باید متناسب با دقت موردنیاز، سرعت چرخش محور و توان پردازش PLC یا کنترلر انتخاب شود. رزولوشن بسیار بالا در سرعتهای زیاد میتواند باعث افزایش فرکانس خروجی و از دست رفتن پالسها در سیستم کنترل شود.
۲. چه زمانی باید از خروجی Line Driver در انکودر آتونیکس استفاده کرد؟
خروجی Line Driver برای مسیرهای کابلکشی طولانی یا محیطهای دارای نویز الکتریکی مانند تابلوهای مجهز به اینورتر و موتورهای صنعتی مناسب است و باعث انتقال پایدارتر سیگنال و کاهش احتمال خطای شمارش پالس میشود.
۳. چگونه سری مناسب انکودر آتونیکس را انتخاب کنیم؟
انتخاب سری مناسب به فضای نصب، نوع کاربرد و نیاز پروژه بستگی دارد. سری E40S برای ماشینآلات کوچک، E50S برای کاربردهای عمومی، E58S برای شرایط صنعتی سنگین و سری EP برای کاربردهایی که حفظ موقعیت پس از قطع برق اهمیت دارد، گزینههای مناسبی هستند.
